DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi dan prinsip kerjanya

3. Flowchart

4. Listing Program

5. Vidio Simulasi

6. Analisa dan pembahasan

7. Link Download

1. Komponen [kembali]

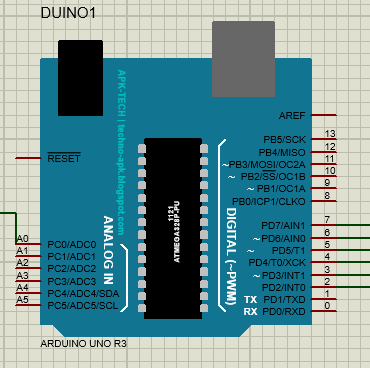

A. Arduino UNO



    Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.



B. LCD



    LCD 16×2 (Liquid Crystal Display) merupakan modul penampil data yang mepergunakan kristal cair sebagai bahan untuk penampil data yang berupa tulisan maupun gambar. Pengaplikasian pada kehidupan sehari – hari yang mudah dijumpai antara lain pada kalkulator, gamebot, televisi, atau pun layar komputer.



C. LM35

    Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

2. Rangkaian Simulasi dan prinsip kerjanya [kembali]



    Pada percobaan 2 komponen yang digunakan adalah sensor suhu Lm35, Arduino UNO, dan LCD. PIN pada sensor suhu LM35 dihubungkan ke PIN A0 pada arduino uno, dan pin 2-7 arduino uno dihubungkan ke LCD. Untuk listing programnya pertama kita deklarasikan library LCD, PIN A0 untuk Lm35, pin 2-7 untuk LCD, dan variabel nilai suhu. Void setup untuk mengeksekusi kode sekali, pin mode(A0, input) untuk mendeklarasikan A0 sebagai input, lcd begin sebagai dimensi LCD yang digunakan sedangkan void loop untuk membaca kode berulang, untuk mencari nilai suhu maka digunakan rumus ((5*analogRead(LM35)*100.00)/1024) LCD clear untuk menghapus layar LCD, LCD set cursor 0.0 untuk untuk menentukan posisi kursor pada awal penulisan. LCD Print untuk menampikan tulisan teks LM35 sensor suhu pada LCD , LCD set cursor 0.1 menentukan posisi kursor pada awal penulisan, LCD print (nilaisuhu) menampilkan nilai suhu pda lcd dan delay untuk jeda setelah eksekusi.Saat program dijalankan maka akan terlihat nilai pada sensor suhu tercetak pada LCD.

3. Flowchart[kembali]





4.Listing Program[kembali]

#include <LiquidCrystal.h>      //Deklarasi library LCD

#define LM35 A0                      //Deklarasi pin A0 untuk LM35

LiquidCrystal lcd(2,3,4,5,6,7);  //Deklarasi pin 2-7 untuk LCD

int nilaiSuhu;                              //Deklarasi variabel nilaiSuhu



void setup() {                             //Semua kode dalam fungsi ini dieksekusi sekali

pinMode(A0, INPUT);              //Deklarasi pin A0 sebagai OUTPUT

lcd.begin(16,2);                         //Dimensi LCD yang digunakan

}

 void loop()                                 //Semua kode dalam fungsi ini dieksekusi berulang

{

 nilaiSuhu=((5*analogRead(LM35)*100.00)/1024); //Mencari nilai Suhu

lcd.clear();                                  //Menghapus layar LCD

lcd.setCursor(0,0);                      //Menentukan posisi kursor pada awal penulisan

lcd.print("LM35 Sensor Suhu"); //Menampilkan text pada LCD

lcd.setCursor(0,1);                      //Menentukan posisi kursor pada awal penulisan

lcd.print(nilaiSuhu);                    //Menampilkan nilaiSuhu pada LCD

delay(100);                                  //Waktu delay 100 ms setelah dieksekusi

}

5. Vidio Simulasi[kembali]



6. Analisa dan pembahasan[kembali]

Percobaan 2

1. Bagaimana prinsip kerja LM35 dalam percobaan ini?

Jawab :

Sensor suhu LM35 memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.LM35 juga merupakan sensor untuk mendeteksi suhu. Pada percobaan ini LM35 berfungsi untuk mendeteksi suhu serta memberikan output pada arduino berupa tegangan dalam bentuk sinyal analog.Pada arduino sinyal analog dikonversikan menjadi data digital agar dapat ditampilkan melalui LCD dengan kaki LCD yang terhubung pada pin digital arduino.Untuk mengkonversi nilai analog menjadi digital pada arduino tersebut maka digunakan persamaan yaitu : 5*analogRead(LM35)*100.00)/1024



7. Link Download[kembali]

Link download Rangkaian disini

Link download Listing Program disini

Link download Vidio disini

Link download HTML disini
